数码管只能显示数字和个别的字母，欧博当需要显示大量的信息时数码管就无法胜任了。那如何显示大量信息，比如单词，数字，皇冠图形或动画，那就需要液晶来显示了。液晶！！！，没有听错吧，DG游戏就是电脑显示器的那种液晶显屏吗？恭喜你，答对了！ 但是不用担心。液晶屏也有大有小，有简单有复杂。最简单最常用的液晶屏是1602显示屏，欧博注册该屏只能显示2行，每行显示16个字符。在TinkerCAD里面就有1602的显示屏。赶紧仿真一下吧

工具/原料

电脑

方法/步骤

1

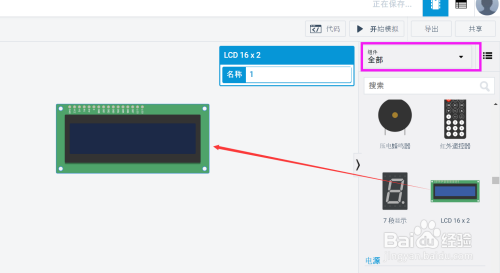

在组件里选择全部，在全部组件里找到1602液晶屏，欧博代理拖到工作区域。

2

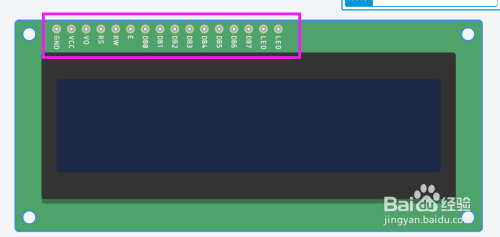

看到1602屏上有好多引脚如何连接这些引脚呢，首先要清楚这些引脚的定义，然后才可以进行连接。百度一下LCD1602查找1602引脚的定义。注意TinkerCAD的LCD1602的引脚顺序和百度百科里的是一样的但是符符号有所不同，可以不用管引脚符号只看引脚说明。比如TinkerCAD的第一引脚是GND百度百科是VSS, GND和VSS 都是指的电源正极。

3

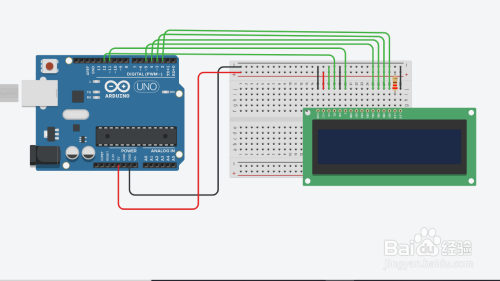

按照引脚说明将LCD1602和Arduino连接起来，注意第15引脚LED 是LCD1602的背光源的正极要接一个220欧的限流电阻，不然会烧坏LCD的。

4

硬件线路连接好后，就可以及进行编程了。对于LCD的驱动Arduino有的专门的类库可以直接使用，只需要添加上类库的头文件即可。需要用的函数有

LiquidCrystal lcd(rs, enable, d4, d5, d6, d7)，定义LCD引脚和Arduino的连接。 lcd.begin(cols,rows)， Arduino 的LCD类库支持很多类型的LCD屏幕，定义LCD的类型 。lcd.setCursor(rol,row)，设置光标的位置。lcd.print()，显示字符。

5

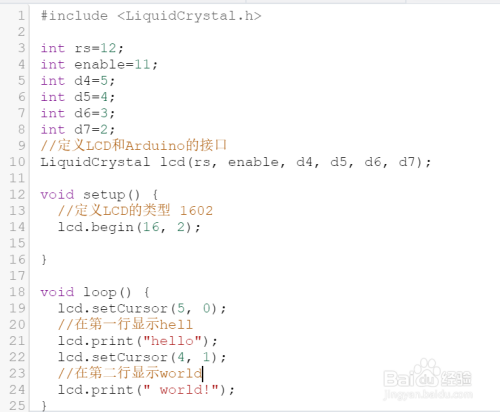

设置好LCD1602后，就用LCD1602显示一个程序员经典的问候“hello,world!”吧。 程序如下

6

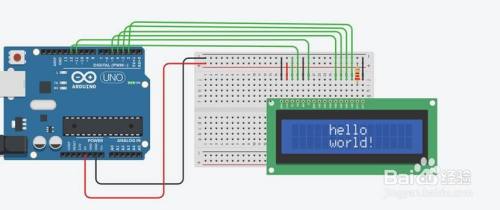

程序完成后，点击开始模拟按钮，就会看到在LCD1602液晶屏上显示着“hello,world!”。向世界问好！

END

注意事项

LCD1602的第15引脚是背光源的正极要接一个220欧的限流电阻，不然会烧坏LCD的。
